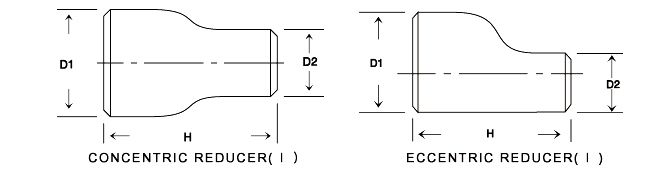

HOME > Á¦Ç°¼Ò°³ > Reducer
Unit:mm
Nominal Pipe Size (NPS)
Outside Diameter
End-to-End
A
B
D1
D2
H
20¡¿15
25¡¿20
25¡¿15
¨ú¡¿¨ö
1¡¿¨ú
1¡¿¨ö
27.2
34.0
34.0
21.7
27.2
21.7
38.1
50.8
50.8
32¡¿25
32¡¿20
32¡¿15
1¨ù¡¿1
1¨ù¡¿¨ú
1¨ù¡¿¨ö
42.7
42.7
42.7
34.0
27.2
21.7
50.8
50.8
50.8
40¡¿32
40¡¿25
40¡¿20
40¡¿15
1 ¨ö¡¿1¨ù
1 ¨ö¡¿1
1 ¨ö¡¿¨ú
1 ¨ö¡¿¨ö
48.6
48.6
48.6
48.6
42.7
34.0
27.2
21.7
63.5
63.5
63.5
63.5
50¡¿40
50¡¿32
50¡¿25
50¡¿20
2¡¿1¨ö
2¡¿1¨ù
2¡¿1
2¡¿¨ú
60.5
60.5
60.5
60.5
48.6
42.7
34.0
27.2
76.2
76.2
76.2
76.2
65¡¿50
65¡¿40
65¡¿32
65¡¿25
2 ¨ö¡¿2
2 ¨ö¡¿1¨ö
2 ¨ö¡¿1¨ù
2 ¨ö¡¿1
76.3
76.3
76.3
76.3
60.5
48.6
42.7
34.0
88.9
88.9
88.9
88.9
80¡¿65
80¡¿50
80¡¿40
80¡¿32
3¡¿2¨ö
3¡¿2
3¡¿1¨ö
3¡¿1¨ù
89.1
89.1
89.1
89.1
76.3
60.5
48.6
42.7
88.9
88.9
88.9
88.9
90¡¿80
90¡¿65
90¡¿50
90¡¿40
90¡¿32
3 ¨ö¡¿3
3 ¨ö¡¿2¨ö
3 ¨ö¡¿2
3 ¨ö¡¿1¨ö
3 ¨ö¡¿1¨ù
101.6
101.6
101.6
101.6
101.6
89.1
76.3
60.5
48.6
42.7
101.6
101.6
101.6
101.6
101.6
100¡¿90
100¡¿80
100¡¿65
100¡¿50
100¡¿40
4¡¿3¨ö
4¡¿3
4¡¿2¨ö
4¡¿2
4¡¿1¨ö
114.3
114.3
114.3
114.3
114.3
101.6
89.1
76.3
60.5
48.6
101.6
101.6
101.6
101.6
101.6
 125¡¿100
125¡¿90
125¡¿80
125¡¿65
125¡¿50
5¡¿4
5¡¿3¨ö
5¡¿3
5¡¿2¨ö
5¡¿2
139.8
139.8
139.8
139.8
139.8
114.3
101.6
89.1
76.3
60.5
127.0
127.0
127.0
127.0
127.0
 150¡¿125
150¡¿100
150¡¿90
150¡¿80
150¡¿65
6¡¿5
6¡¿4
6¡¿3¨ö
6¡¿3
6¡¿2¨ö
165.2
165.2
165.2
165.2
165.2
139.8
114.3
101.6
89.1
76.3
139.7
139.7
139.7
139.7
139.7
200¡¿150
200¡¿125
200¡¿100
200¡¿90
8¡¿6
8¡¿5
8¡¿4
8¡¿3¨ö
216.3
216.3
216.3
216.3
165.2
139.8
114.3
101.6
152.4
152.4
152.4
152.4
250¡¿200
250¡¿150
250¡¿125
250¡¿100
10¡¿8
10¡¿6
10¡¿5
10¡¿4
267.4
267.4
267.4
267.4
216.3
165.2
139.8
114.3
177.8
177.8
177.8
177.8
300¡¿250
300¡¿200
300¡¿150
300¡¿125
12¡¿10
12¡¿8
12¡¿6
12¡¿5
318.5
318.5
318.5
318.5
267.4
216.3
165.2
139.8
203.2
203.2
203.2
203.3
350¡¿300
350¡¿250
350¡¿200
350¡¿150
14¡¿12
14¡¿10
14¡¿8
14¡¿6
355.6
355.6
355.6
355.6
318.5
267.4
216.3
165.2
330.2
330.2
330.2
330.2
400¡¿350
400¡¿300
400¡¿250
400¡¿200
16¡¿14
16¡¿12
16¡¿10
16¡¿8
406.4
406.4
406.4
406.4
355.6
318.5
267.4
216.3
355.6
355.6
355.6
355.6
450¡¿400
450¡¿350
450¡¿300
450¡¿250
18¡¿16
18¡¿14
18¡¿12
18¡¿10
457.2
457.2
457.2
457.2
406.4
355.6
318.5
267.4
381.0
381.0
381.0
381.0
500¡¿450
500¡¿400
500¡¿350
500¡¿300
20¡¿18
20¡¿16
20¡¿14
20¡¿12
508.0
508.0
508.0
508.0
457.2
406.4
355.6
318.5
508.0
508.0
508.0
508.0
550¡¿500
550¡¿450
550¡¿400
550¡¿350
22¡¿20
22¡¿18
22¡¿16
22¡¿14
558.8
558.8
558.8
558.8
508.0
457.2
406.4
355.6
508.0
508.0
508.0
508.0
600¡¿550
600¡¿500
600¡¿450
600¡¿400
24¡¿22
24¡¿20
24¡¿18
24¡¿16
609.6
609.6
609.6
609.6
558.8
508.0
457.2
406.4
508.0
508.0
508.0
508.0
650¡¿600
650¡¿550
650¡¿500
650¡¿450
26¡¿24
26¡¿22
26¡¿20
26¡¿18
660.4
660.4
660.4
660.4
609.6
558.8
508.0
457.2
609.6
609.6
609.6
609.6
700¡¿650
700¡¿600
700¡¿550
700¡¿500
28¡¿26
28¡¿24
28¡¿22
28¡¿20
711.2
711.2
711.2
711.2
660.4
609.6
558.8
508.0
609.6
609.6
609.6
609.6
750¡¿700
750¡¿650
750¡¿600
750¡¿550
30¡¿28
30¡¿26
30¡¿24
30¡¿22
762.0
762.0
762.0
762.0
711.2
660.4
609.4
558.8
609.6
609.6
609.6
609.6
800¡¿750
800¡¿700
800¡¿650
800¡¿600
32¡¿30
32¡¿28
32¡¿26
32¡¿24
812.8
812.8
812.8
812.8
762.0
711.2
660.4
609.6
609.6
609.6
609.6
609.6
850¡¿800
850¡¿750
850¡¿700
850¡¿650
34¡¿32
34¡¿30
34¡¿28
34¡¿26
863.6
863.6
863.6
863.6
812.8
762.0
711.2
660.4
609.6
609.6
609.6
609.6
900¡¿850
900¡¿800
900¡¿750
900¡¿700
36¡¿34
36¡¿32
36¡¿30
36¡¿28
914.4
914.4
914.4
914.4
863.6
812.8
762.0
711.2
609.6
609.6
609.6
609.6
950¡¿900
950¡¿850
950¡¿800
950¡¿750
38¡¿36
38¡¿34
38¡¿32
38¡¿30
965.2
965.2
965.2
965.2
914.4
863.6
812.8
762.0
609.6
609.6
609.6
609.6
1000¡¿950
1000¡¿900
1000¡¿850
1000¡¿800
40¡¿38
40¡¿36
40¡¿34
40¡¿32
1016.0
1016.0
1016.0
1016.0
965.2
914.4
863.6
812.8
609.6
609.6
609.6
609.6
1050¡¿1000
1050¡¿ 950
1050¡¿900
1050¡¿850
42¡¿40
42¡¿38
42¡¿36
42¡¿34
1066.8
1066.8
1066.8
1066.8
1016.0
965.2
914.4
863.6
609.6
609.6
609.6
609.6
1100¡¿1050
1100¡¿1000
1100¡¿950
1100¡¿900
44¡¿42
44¡¿40
44¡¿38
44¡¿36
1117.6
1117.6
1117.6
1117.6
1066.8
1016.0
965.2
914.4
609.6
609.6
609.6
609.6
1150¡¿1100
1150¡¿1050
1150¡¿1000
1150¡¿950
46¡¿44
46¡¿42
46¡¿40
46¡¿38
1168.4
1168.4
1168.4
1168.4
1117.6
1066.8
1016.0
965.2
711.2
711.2
711.2
711.2
1200¡¿1150
1200¡¿1100
1200¡¿1050
1200¡¿1000
48¡¿46
48¡¿44
48¡¿42
48¡¿40
1219.2
1219.2
1219.2
1219.2
1168.4
1117.6
1066.8
1016.0
711.2
711.2
711.2
711.2


Unit:inch
Nominal Pipe Size (NPS)
Outside Diameter at Bevel
Center-to-End
D1
D2
H
¨ú¡¿¨ö
¨ú¡¿¨ü
1.05
1.05
0.84
0.68
1.50
1.50
1¡¿¨ú
1¡¿¨ö
1.32
1.32
1.05
0.84
2.00
2.00
1¨ù¡¿1
1¨ù¡¿¨ú
1¨ù¡¿¨ö
1.66
1.66
1.66
1.32
1.05
0.84
2.00
2.00
2.00
1¨ö¡¿1¨ù
1¨ö¡¿1
1¨ö¡¿¨ú
1¨ö¡¿¨ö
1.90
1.90
1.90
1.90
1.66
1.32
1.05
0.84
2.50
2.50
2.50
2.50
2¡¿1¨ö
2¡¿1¨ù
2¡¿1
2¡¿¨ú
2.38
2.38
2.38
2.38
1.90
1.66
1.32
1.05
3.00
3.00
3.00
3.00
2¨ö¡¿2
2¨ö¡¿1¨ö
2¨ö¡¿1¨ù
2¨ö¡¿1
2.88
2.88
2.88
2.88
2.38
1.90
1.66
1.32
3.50
3.50
3.50
3.50
3¡¿2¨ö
3¡¿2
3¡¿1¨ö
3¡¿1¨ù
3.50
3.50
3.50
3.50
2.88
2.38
1.90
1.66
3.50
3.50
3.50
3.50
3¨ö ¡¿3
3¨ö¡¿2¨ö
3¨ö ¡¿2
3¨ö¡¿1¨ö
3¨ö¡¿1¨ù
4.00
4.00
4.00
4.00
4.00
3.50
2.88
2.38
1.90
1.66
4.00
4.00
4.00
4.00
4.00
4¡¿3¨ö
4¡¿3
4¡¿2¨ö
4¡¿2
4¡¿1¨ö
4.50
4.50
4.50
4.50
4.50
4.00
3.50
2.88
2.38
1.90
4.00
4.00
4.00
4.00
4.00
5¡¿4
5¡¿3¨ö
5¡¿3
5¡¿2¨ö
5¡¿2
5.56
5.56
5.56
5.56
5.56
4.50
4.00
3.50
2.88
2.38
5.00
5.00
5.00
5.00
5.00
6¡¿5
6¡¿4
6¡¿3¨ö
6¡¿3
6¡¿2¨ö
6.62
6.62
6.62
6.62
6.62
5.56
4.50
4.00
3.50
2.88
5.50
5.50
5.50
5.50
5.50
8¡¿6
8¡¿5
8¡¿4
8¡¿3¨ö
8.62
8.62
8.62
8.62
6.62
5.56
4.50
4.00
6.00
6.00
6.00
6.00
10¡¿8
10¡¿6
10¡¿5
10¡¿4
10.75
10.75
10.75
10.75
8.62
6.62
5.56
4.50
7.00
7.00
7.00
7.00
12¡¿10
12¡¿8
12¡¿6
12¡¿5
12.75
12.75
12.75
12.75
10.75
8.62
6.62
5.56
8.00
8.00
8.00
8.00
14¡¿12
14¡¿10
14¡¿8
14¡¿6
14.00
14.00
14.00
14.00
12.75
10.75
8.62
6.62
13.00
13.00
13.00
13.00
16¡¿14
16¡¿12
16¡¿10
16¡¿8
16.00
16.00
16.00
16.00
14.00
12.75
10.75
8.62
14.00
14.00
14.00
14.00
18¡¿16
18¡¿14
18¡¿12
18¡¿10
18.00
18.00
18.00
18.00
16.00
14.00
12.75
10.75
15.00
15.00
15.00
15.00
20¡¿18
20¡¿16
20¡¿14
20¡¿12
20.00
20.00
20.00
20.00
18.00
16.00
14.00
12.75
20.00
20.00
20.00
20.00
22¡¿20
22¡¿18
22¡¿16
22¡¿14
22.00
22.00
22.00
22.00
20.00
18.00
16.00
14.00
20.00
20.00
20.00
20.00
24¡¿22
24¡¿20
24¡¿18
24¡¿16
24.00
24.00
24.00
24.00
22.00
20.00
18.00
16.00
20.00
20.00
20.00
20.00
26¡¿24
26¡¿22
26¡¿20
26¡¿18
26.00
26.00
26.00
26.00
24.00
22.00
20.00
18.00
24.00
24.00
24.00
24.00
28¡¿26
28¡¿24
28¡¿20
28¡¿18
28.00
28.00
28.00
28.00
26.00
24.00
20.00
18.00
24.00
24.00
24.00
24.00
30¡¿28
30¡¿26
30¡¿24
30¡¿20
30.00
30.00
30.00
30.00
28.00
26.00
24.00
20.00
24.00
24.00
24.00
24.00
32¡¿30
32¡¿28
32¡¿26
32¡¿24
32.00
32.00
32.00
32.00
30.00
28.00
26.00
24.00
24.00
24.00
24.00
24.00
34¡¿32
34¡¿30
34¡¿26
34¡¿24
34.00
34.00
34.00
34.00
32.00
30.00
26.00
24.00
24.00
24.00
24.00
24.00
36¡¿34
36¡¿32
36¡¿30
36¡¿26
36¡¿24
36.00
36.00
36.00
36.00
36.00
34.00
32.00
30.00
26.00
24.00
24.00
24.00
24.00
24.00
24.00
38¡¿36
38¡¿34
38¡¿32
38¡¿30
38¡¿28
38¡¿26
38.00
38.00
38.00
38.00
38.00
38.00
36.00
34.00
32.00
30.00
28.00
26.00
24.00
24.00
24.00
24.00
24.00
24.00
40¡¿38
40¡¿36
40¡¿34
40¡¿32
40¡¿30
40.00
40.00
40.00
40.00
40.00
38.00
36.00
34.00
32.00
30.00
24.00
24.00
24.00
24.00
24.00
42¡¿40
42¡¿38
42¡¿36
42¡¿34
42¡¿32
42¡¿30
42.00
42.00
42.00
42.00
42.00
42.00
40.00
38.00
36.00
34.00
32.00
30.00
24.00
24.00
24.00
24.00
24.00
24.00
44¡¿42
44¡¿40
44¡¿38
44¡¿36
44.00
44.00
44.00
44.00
42.00
40.00
38.00
36.00
24.00
24.00
24.00
24.00
46¡¿44
46¡¿42
46¡¿40
46¡¿38
46.00
46.00
46.00
46.00
44.00
42.00
40.00
38.00
28.00
28.00
28.00
28.00
48¡¿46
48¡¿44
48¡¿42
48¡¿40
48.00
48.00
48.00
48.00
46.00
44.00
42.00
40.00
28.00
28.00
28.00
28.00
